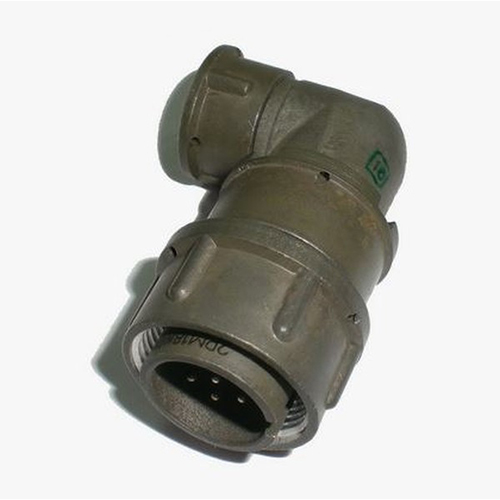

2РМТ18КУЭ7Ш1В1В

Соединитель 2РМТ18КУЭ7Ш1В1В представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъем. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В, в зависимости от типономинала.

Основные характеристики:

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 18.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 7.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C.

• Климатическое исполнение : Всеклиматическое (В).

Технические параметры:

• Токовая нагрузка на одиночный контакт : 7 А.

• Максимальная суммарная токовая нагрузка на соединитель : 40 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации:

• Температура окружающей среды : От -60°C до +100°C.

• Повышенная относительная влажность : До 98% при +35°C.

• Допустимая вибрация : Диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

Соединитель 2РМТ18КУЭ7Ш1В1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
