2РМТ18КУН7Ш1В1В

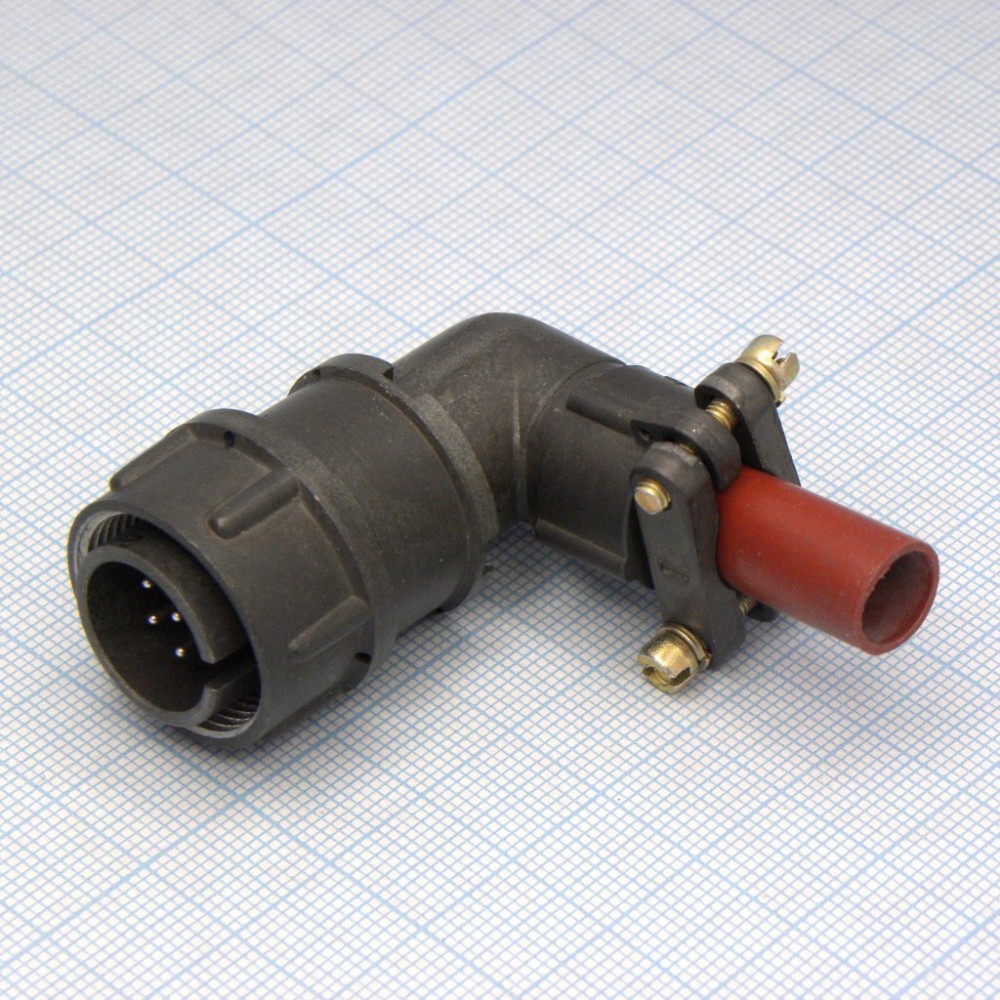

Соединитель 2РМТ18КУН7Ш1В1В — это кабельная вилка с угловым патрубком, предназначенная для работы в электрических цепях постоянного и переменного токов. Она используется для соединения и разъединения проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 18.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 7.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100° С.

• Климатическое исполнение : Всеклиматическое (В).

Электрические характеристики

• Токовая нагрузка на одиночный контакт : 7 А.

• Максимальная суммарная токовая нагрузка на соединитель : 40 А.

• Максимальное рабочее напряжение : 560 В или 700 В в зависимости от типономинала.

• Максимальное испытательное напряжение : 1850 В в нормальных климатических условиях.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Смена температур : От -60° С до +180° С.

• Относительная влажность : До 98% при +35° С.

• Давление : Атмосферное пониженное до 133,32·10^-12 Па и повышенное до 506 кПа.

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.

Применение

Соединители 2РМТ18КУН7Ш1В1В используются в различных видах электро- и радиоаппаратуры специального и общего назначения. Они обеспечивают надежное соединение и разъединение электрических цепей в сложных условиях эксплуатации.
