2РМТ22Б10Г1А1В

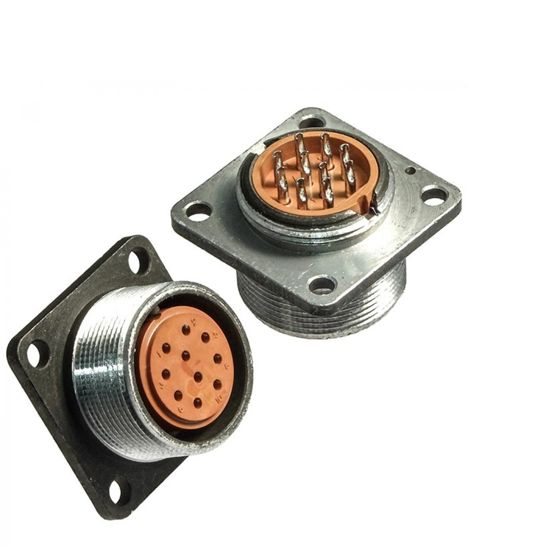

2РМТ22Б10Г1А1В — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии низкочастотных цилиндрических негерметичных разъемов и используется для внутреннего объемного монтажа.

Технические характеристики

• Посадочный диаметр корпуса : 22 мм.

• Вид корпуса : Блочный.

• Количество контактов : 10.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100°C.

• Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При максимальном рабочем напряжении 560 В: 1850 В.

  • При максимальном рабочем напряжении 700 В: 2300 В.

• Усилие расчленения гнезд : От 0,5 Н до 2,95 Н.

• Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет.

• Габаритные размеры : 30?30?25 мм.

• Масса : 21 г.

Условия эксплуатации

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар :

  • Многократного действия: пиковое ударное ускорение 1000 м/с?, длительность от 1 мс до 3 мс.

  • Одиночного действия: пиковое ударное ускорение 5000 м/с?, длительность от 0,1 мс до 2 мс.

• Линейное ускорение : 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Температура среды : От -60°C до +100°C.

• Смена температур : От +250°C до -60°C.

• Повышенная относительная влажность : До 98% при температуре +25°C.

Применение

Эти разъемы используются в различных электронных устройствах и системах, где требуется надежное и прочное соединение. Они подходят для внутреннего монтажа в условиях повышенной влажности и температуры. Для соединения с розеткой 2РМТ22Б10Г1А1В используются соответствующие вилки, такие как 2РМ22К10Ш1А1 и другие.
