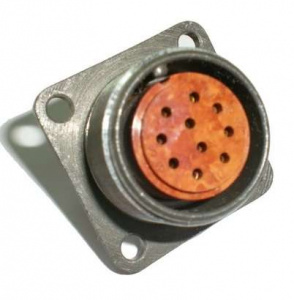

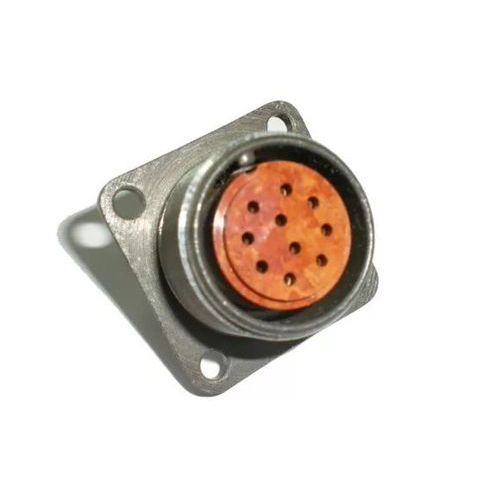

2РМТ22Б10Г1В1 — это тип цилиндрического низкочастотного негерметичного электрического соединителя, предназначенного для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и используется в качестве розетки. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМТ — тип соединителя.

• Размер корпуса : 22 — условный размер корпуса.

• Вид корпуса : Б — блочный (приборный) тип корпуса.

• Количество контактов : 10 контактов.

• Вид контактов : Г — розетка.

• Диаметр контактов : Все контакты имеют диаметр 1 мм.

• Покрытие контактов : В — серебряное покрытие контактов.

• Теплостойкость : 1 — максимально допустимая температура окружающей среды +100°C.

Технические характеристики

• Максимальное рабочее напряжение : Не более 560 В.

• Токовая нагрузка на контакт : 7 А на одиночный контакт, максимальная суммарная на соединитель — 58 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Диапазон рабочих температур : От -60°C до +100°C.

• Смена температур : От -60°C до +180°C.

• Механическая прочность : Усилие расчленения не более 117,7 Н (12 кгс).

• Минимальная наработка : 5000 ч при числе сочленений-расчленений 500.

• Минимальный срок сохраняемости : 15 лет.

Применение

Этот соединитель предназначен для внутреннего объемного монтажа в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он может использоваться с экранированными или неэкранированными кабелями. Метод монтажа — обжимка.
