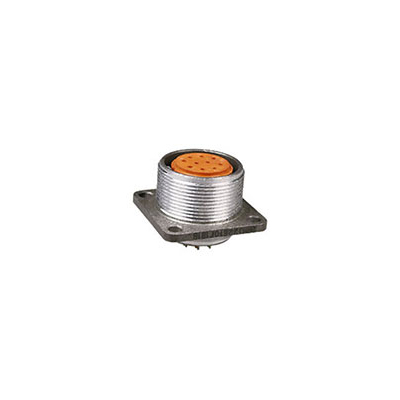

2РМТ22Б10Г1В1В

2РМТ22Б10Г1В1В — это цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет рабочее напряжение 560 В и максимальное напряжение 700 В. Разъем рассчитан на ток до 7 А.

Технические характеристики:

• Серия : 2РМТ

• Условный размер корпуса : 22

• Функциональное назначение : Розетка

• Способ монтажа : На блок (приборный)

• Количество контактов : 10

• Материал корпуса : Металл

• Материал изолятора : Карболит

• Покрытие контактов : Серебро

• Сопротивление контактов : Не более 0,005 Ом

• Рабочая температура : -60°C до +100°C

• Патрубок : Отсутствует

Применение:

Разъемы типа 2РМТ22Б10Г1В1В используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение. Они подходят для внутреннего монтажа и имеют всеклиматическое исполнение.

Расшифровка обозначения:

• 2РМТ : Тип соединителя (негерметичный, тропикоустойчивый)

• 22 : Условный размер корпуса

• Б : Приборный (блочный) вид корпуса

• 10 : Количество контактов

• Г : Часть соединителя (розетка)

• 1 : Обозначение сочетания контактов

• В : Серебряное покрытие контактов

• 1 : Теплостойкость до 100°C

• В : Всеклиматическое исполнение

Этот разъем обеспечивает надежное соединение и может выдерживать различные условия эксплуатации, включая широкий диапазон температур и влажности.
