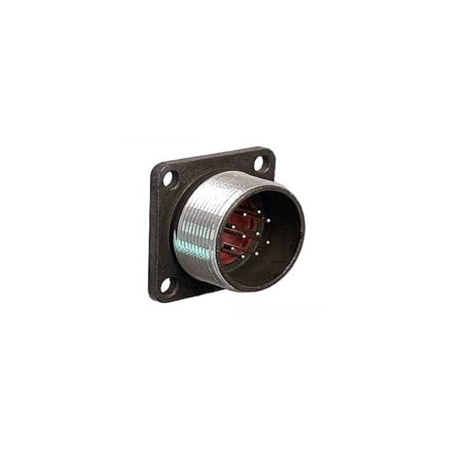

2РМТ22Б10Ш1В1В

2РМТ22Б10Ш1В1В — это цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может использоваться при напряжении до 560 В или 700 В, в зависимости от конкретного применения.

Технические характеристики

• Тип соединителя : 2РМТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Посадочный диаметр корпуса : 22 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 10.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69.

• Токовая нагрузка : На каждый контакт от 4 А до 36 А, максимальная суммарная на соединитель от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Габаритные размеры : 30?30?25 мм.

• Масса : 15,5 г.

Условия эксплуатации

• Температура среды : От -60°C до +100°C.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Вибрация : Синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

Этот соединитель используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.
