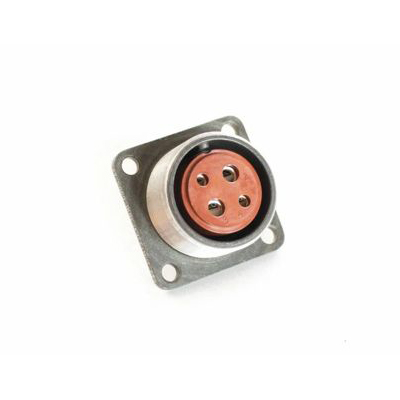

2РМТ22Б4Г3В1В — это тип цилиндрического низкочастотного разъема, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Этот разъем имеет серебряное покрытие контактов и используется в различных видах электро- и радиоаппаратуры.

Технические характеристики

• Тип соединителя : 2РМТ

• Условный размер корпуса : 22

• Вид корпуса : Блочный (приборный)

• Количество контактов : 4

• Сочетание контактов : Диаметром 2 мм и 3 мм

• Покрытие контактов : Серебро

• Теплостойкость : До +100° С

• Климатическое исполнение : Всеклиматическое

Электрические характеристики :

• Токовая нагрузка на одиночный контакт :

  • Диаметром 2 мм: 18 А

  • Диаметром 3 мм: 32 А

• Максимальная суммарная нагрузка : 80 А

• Максимальное рабочее напряжение : 560 В

• Максимальное испытательное напряжение : 1850 В в нормальных условиях

Механические характеристики :

• Сопротивление контактов :

  • Диаметром 2 мм: не более 1,6 мОм

  • Диаметром 3 мм: не более 0,8 мОм

• Усилие расчленения : не более 74,6 Н

• Минимальная наработка : 5000 часов

• Число сочленений-расчленений : 500

Условия эксплуатации :

• Температура окружающей среды : от -60° С до +100° С

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

• Влажность : до 98% при +35° С

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение.
