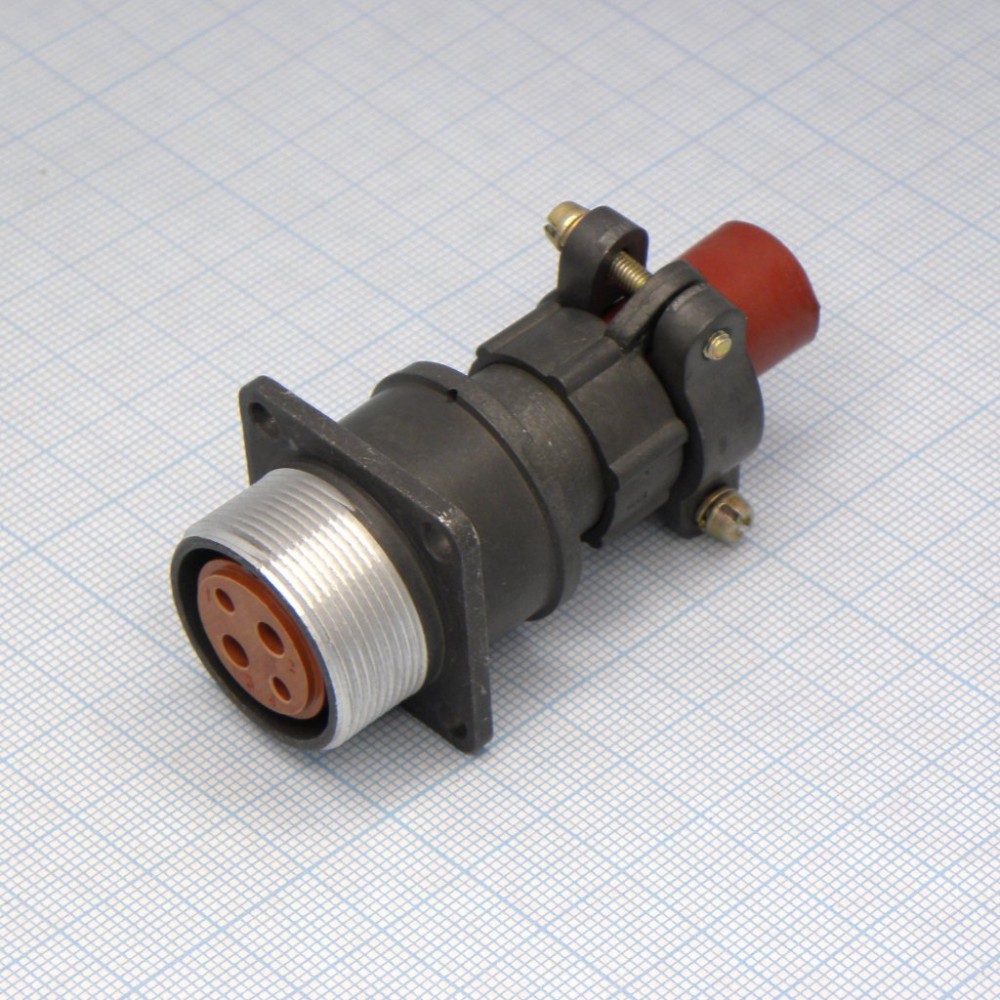

2РМТ22БПН4Г3В1В — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет всеклиматическое исполнение по ГОСТ 15150-69.

Технические характеристики

• Корпус : Блочный, приборный.

• Патрубок : Прямой.

• Гайка патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Тип контактов : Розетка.

• Диаметры контактов : 2 мм и 3 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Сопротивление контактов :

  • Для контактов ? 2 мм: не более 1,6 мОм.

  • Для контактов ? 3 мм: не более 0,8 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При максимальном рабочем напряжении 560 В: 1850 В.

  • При максимальном рабочем напряжении 700 В: 2300 В.

• Усилие расчленения :

  • Для контактов ? 2 мм: от 1 Н до 4,9 Н.

  • Для контактов ? 3 мм: от 1,25 Н до 5,9 Н.

• Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет.

Условия эксплуатации

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар :

  • Многократного действия: пиковое ускорение 1000 м/с?, длительность от 1 мс до 3 мс.

  • Одиночного действия: пиковое ускорение 5000 м/с?, длительность от 0,1 мс до 2 мс.

• Линейное ускорение : 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па.

• Рабочая температура окружающей среды : От -60°C до +100°C.

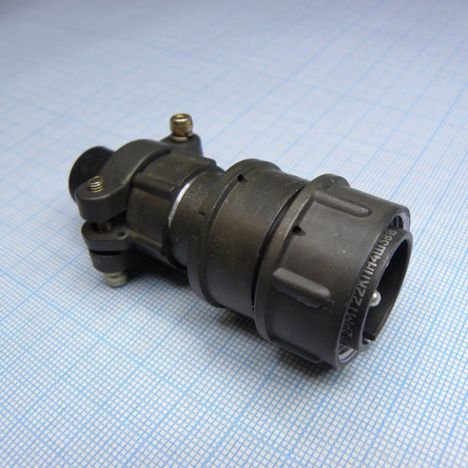

Ответные части для этой розетки включают вилки типа 2РМ22К4Ш3А1, 2РМ22К4Ш3В1 и другие аналогичные модели.
