2РМТ22КПЭ10Г1В1В

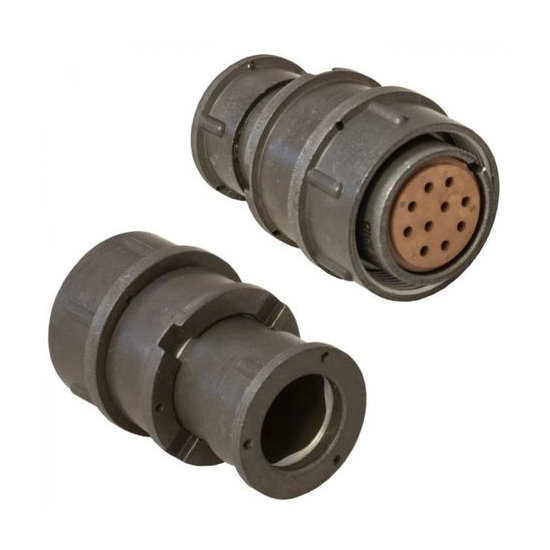

Разъем 2РМТ22КПЭ10Г1В1В представляет собой кабельную розетку серии 2РМТ, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В. Он имеет 10 контактов диаметром 1 мм и относится к группе цилиндрических, низкочастотных, тропикоустойчивых разъемов.

Технические характеристики

• Количество контактов : 10.

• Диаметр контактов : 1 мм.

• Максимальная токовая нагрузка на контакт : до 7 А, общая нагрузка на соединитель до 58 А.

• Максимальное рабочее напряжение : до 560 В.

• Сопротивление электрического контакта : не более 5 мОм для контактов диаметром 1 мм.

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.

• Температурный диапазон : от -60 до +100°C.

• Минимальная наработка : 500 часов.

• Срок сохраняемости : до 25 лет.

Применение

Разъемы серии 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение . Они подходят для работы в сложных условиях, включая вибрации и удары.

Условное обозначение

Условное обозначение 2РМТ22КПЭ10Г1В1В расшифровывается следующим образом:

• 2РМТ : тип соединителя (электрический низкочастотный цилиндрический).

• 22 : посадочный диаметр корпуса.

• К : кабельный тип корпуса.

• П : прямой патрубок.

• Э : гайка для экранированного кабеля.

• 10 : количество контактов.

• Г : розетка.

• 1 : сочетание контактов (1 мм).

• В : серебряное покрытие контактов.

• 1 : теплостойкость до 100°C.

• В : всеклиматическое исполнение.
