2РМТ22КПЭ4Г3В1В

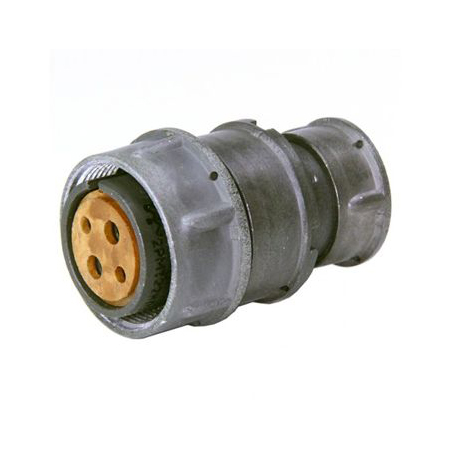

Соединитель 2РМТ22КПЭ4Г3В1В представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и используется как кабельная розетка. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМТ — тип соединителя, который может быть кабельным или приборным.

• Условный размер корпуса : 22.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 3 — контакты ? 2,0 мм и ? 3,0 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°C.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на контакт :

  • Для контактов ? 2,0 мм: до 18 А.

  • Для контактов ? 3,0 мм: до 32 А.

• Сопротивление электрического контакта :

  • Для контактов ? 2,0 мм: не более 1,6 мОм.

  • Для контактов ? 3,0 мм: не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

• Рабочая температура окружающей среды : От -60°C до +100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Этот соединитель используется для внутреннего монтажа в различных электронных устройствах и может работать с постоянным и переменным током до 3 МГц.
