2РМТ22КПЭ10Г1А1В

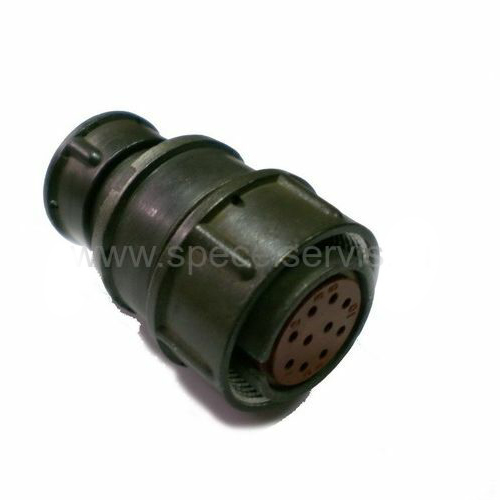

2РМТ22КПЭ10Г1А1В — это кабельная розетка, предназначенная для использования в электрических цепях с постоянным и переменным током (частотой до 3 МГц). Она используется для внутреннего объемного монтажа и имеет следующие характеристики:

Технические характеристики

• Тип соединителя : Негерметичный.

• Посадочный диаметр корпуса : 22 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 10.

• Вид контактов : Розетка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100° С.

• Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При 560 В: 1850 В.

  • При 700 В: 2300 В.

• Усилие расчленения гнезд : От 0,5 Н до 2,95 Н.

• Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Условия эксплуатации

• Рабочая температура : От -60° С до +100° С.

• Синусоидальная вибрация : Частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Частота от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар :

  • Многократного действия: ускорение 1000 м/с?.

  • Одиночного действия: ускорение 5000 м/с?.

• Линейное ускорение : До 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

Ответные части

Для розетки 2РМТ22КПЭ10Г1А1В подходят следующие вилки:

• 2РМ22Б10Ш1А1

• 2РМ22Б10Ш1А1Б

• 2РМ22Б10Ш1В1

• 2РМ22Б10Ш1В1Б

• 2РМ22БПН10Ш1А1

• 2РМ22БПН10Ш1В1 .
