2РМТ22КПЭ10Ш1В1

Купить 2РМТ22КПЭ10Ш1В1 параметры, описание

Купить 2РМТ22КПЭ10Ш1В1

Категория: Прайс-лист
2РМТ22КПЭ10Ш1В1
2313 руб
Год выпуска
1985

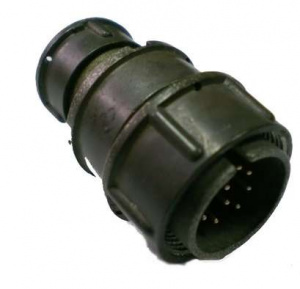

2РМТ22КПЭ10Ш1В1

2РМТ22КПЭ10Ш1В1 — это тип цилиндрического низкочастотного негерметичного соединителя, предназначенного для работы в электрических цепях постоянного и переменного токов. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики

  • Тип соединителя : Негерметичный, тропикоустойчивый.

  • Климатическое исполнение : УХЛ по ГОСТ 15150-69.

  • Условный размер корпуса : 22.

  • Вид корпуса : Кабельный (К).

  • Вид патрубка : Прямой (П).

  • Вид гайки патрубка : Для экранированного кабеля (Э).

  • Количество контактов : 10.

  • Часть соединителя : Вилка (Ш).

  • Обозначение сочетания контактов : Все контакты диаметром 1,0 мм.

  • Покрытие контактов : Золото (А) или серебро (В).

  • Теплостойкость : До 100°С.

  • Вид сочленения : Резьбовое.

  • Способ монтажа : Обжимка.

  • Максимальное рабочее напряжение : До 700 В.

  • Максимальная токовая нагрузка на контакт :

    • Диаметр контакта 1,0 мм: от 5 до 8 А.

    • Диаметр контакта 1,5 мм: от 7 до 15 А.

    • Диаметр контакта 2,0 мм: 18 А.

    • Диаметр контакта 3,0 мм: 32 А.

  • Сопротивление электрического контакта :

    • Диаметр контакта 1,0 мм: не более 5,0 мОм.

    • Диаметр контакта 1,5 мм: не более 2,5 мОм.

    • Диаметр контакта 2,0 мм: не более 1,6 мОм.

    • Диаметр контакта 3,0 мм: не более 0,8 мОм.

  • Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

Этот соединитель используется для монтажа с экранированными или неэкранированными кабелями и предназначен для внутреннего и наружного монтажа в различных видах электро- и радиоаппаратуры специального и общего назначения.
