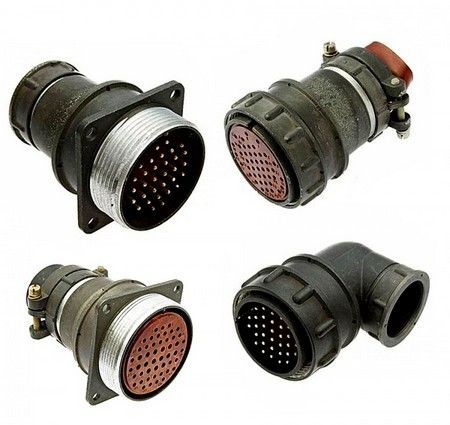

Соединитель 2РМТ22КПЭ10Ш1В1В представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он имеет следующие технические характеристики:

Основные характеристики

• Условный размер корпуса: 22

• Вид корпуса: Кабельный

• Вид патрубка: Прямой

• Вид гайки патрубка: Для экранированного кабеля

• Количество контактов: 10

• Диаметр контактов: 1 мм

• Покрытие контактов: Серебро (также может быть золото)

• Теплостойкость: До 100° С

• Климатическое исполнение: Всеклиматическое В2.1 по ГОСТ 15150-69

Электрические характеристики

• Максимальное рабочее напряжение: 560 В или 700 В

• Токовая нагрузка на одиночный контакт: От 4 А до 36 А

• Суммарная токовая нагрузка на соединитель: От 27 А до 260 А

• Сопротивление контактов: Не более 5 мОм

• Сопротивление изоляции: Не менее 5000 МОм

Механические и эксплуатационные характеристики

• Сопротивление вибрации: Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?

• Сопротивление удару: Многократный удар до 1000 м/с?, одиночный удар до 5000 м/с?

• Минимальная наработка: Не менее 1000 часов

• Количество сочленений-расчленений: До 500 раз

• Срок сохраняемости: Не менее 15 лет

Соединитель 2РМТ22КПЭ10Ш1В1В используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Он обеспечивает надежный контакт в различных условиях эксплуатации.
