2РМТ22КПЭ4Ш3В1

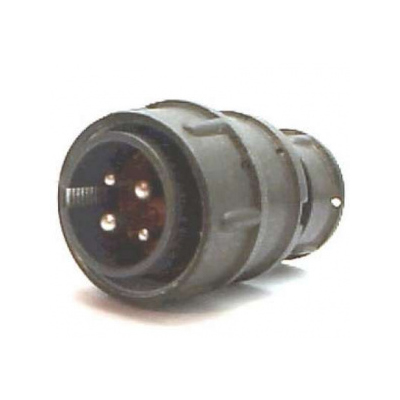

2РМТ22КПЭ4Ш3В1 — это тип цилиндрического низкочастотного негерметичного соединителя, предназначенного для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными (приборными).

Основные характеристики:

• Условный размер корпуса : 22

• Вид корпуса : К (кабельный)

• Вид патрубка : П (прямой)

• Вид гайки патрубка : Э (для экранированного кабеля)

• Количество контактов : 4

• Обозначение сочетания контактов : 3

• Покрытие контактов : Серебро

• Теплостойкость : 100°С

• Климатическое исполнение : Всеклиматическое (В)

Технические параметры:

• Диаметр контактов :

  • 1 и 4 контакты: 2 мм

  • 2 и 3 контакты: 3 мм

• Сопротивление контактов :

  • 1 и 4 контакты: не более 1,6 мОм

  • 2 и 3 контакты: не более 0,8 мОм

• Максимальная токовая нагрузка :

  • На 1 или 4 контакт: 18 А

  • На 2 или 3 контакт: 32 А

  • Суммарная на соединитель: 80 А

• Минимальная наработка : не менее 1000 часов

• Число сочленений-расчленений : 500 раз

• Минимальный срок сохраняемости : не менее 15 лет

Применение:

Эти соединители используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, как специального, так и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
