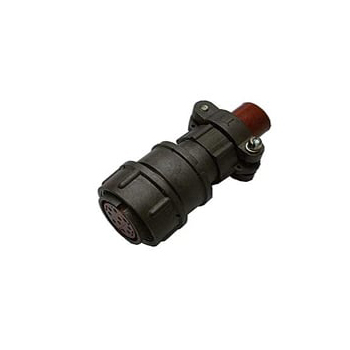

2РМТ22КПН

Соединители 2РМТ22КПН представляют собой серию кабельных разъемов, предназначенных для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они могут быть использованы как вилки, так и розетки, и обычно состоят из корпуса, изолятора и контактов.

Технические характеристики

• Тип соединителя : Резьбовой, одношпоночный.

• Посадочный диаметр корпуса : 22 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Количество контактов : 10.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100° С.

• Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А; максимальная суммарная на соединитель от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : Зависит от рабочего напряжения.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура среды : От -60° С до +100° С.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Вибрация и удары : Выдерживает синусоидальную вибрацию и механические удары.

• Влажность : Выдерживает повышенную относительную влажность до 98% при температуре +25° С.

Эти соединители подходят для внутреннего объемного монтажа и обеспечивают пылезащиту контактов в сочлененном состоянии. Они также устойчивы к различным климатическим и механическим воздействиям.
