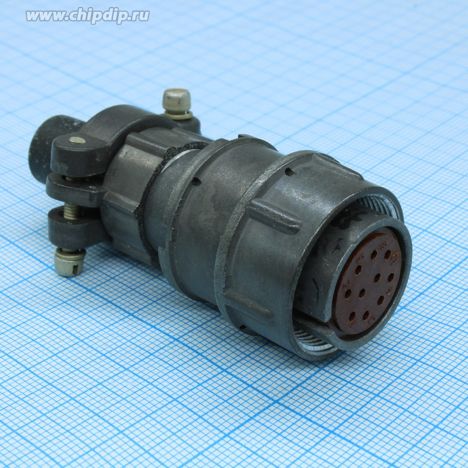

Соединитель 2РМТ22КПН10Ш1В1В — это цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и применяется как соединитель общего назначения.

Технические характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение : Не более 560 В.

• Токовая нагрузка :

  • Диаметр контакта 1,0 мм: от 5 до 8 А.

  • Диаметр контакта 1,5 мм: от 7 до 15 А.

  • Диаметр контакта 2,0 мм: 18 А.

  • Диаметр контакта 3,0 мм: 32 А.

• Сопротивление электрического контакта :

  • Диаметр контакта 1,0 мм: не более 5,0 мОм.

  • Диаметр контакта 1,5 мм: не более 2,5 мОм.

  • Диаметр контакта 2,0 мм: не более 1,6 мОм.

  • Диаметр контакта 3,0 мм: не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Количество контактов : 10.

• Диаметр контактов : 1 мм.

• Максимальная токовая нагрузка на соединитель : До 58 А.

• Покрытие контактов : Серебро.

• Климатическое исполнение : Всеклиматическое (В).

• Метод монтажа : Обжимка.

Применение

Соединитель 2РМТ22КПН10Ш1В1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
