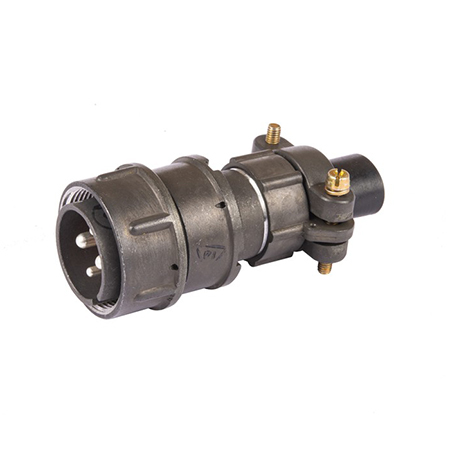

Соединитель 2РМТ22КПН4Ш3В1В представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет рабочее напряжение до 560 В и может использоваться в различных видах электро- и радиоаппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМТ.

• Количество контактов : 4.

• Диаметр контактов : 2 мм и 3 мм.

• Максимальная токовая нагрузка :

  • Для контактов диаметром 2 мм: до 18 А.

  • Для контактов диаметром 3 мм: до 32 А.

• Общая максимальная токовая нагрузка : до 80 А.

• Рабочее напряжение : до 560 В.

• Сопротивление контактов :

  • Для контактов диаметром 1,0 мм: не более 5,0 мОм.

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

  • Для контактов диаметром 2,0 мм: не более 1,6 мОм.

  • Для контактов диаметром 3,0 мм: не более 0,8 мОм.

• Сопротивление изоляции : не менее 1000 МОм.

• Покрытие контактов : серебро.

• Теплостойкость : до 100°С.

• Сочленение : резьбовое.

• Патрубок : прямой, с гайкой для неэкранированного кабеля.

• Вибрация : выдерживает диапазон частот от 1 до 1000 Гц с ускорением до 490 м/с? (50 g).

• Одиночные удары : выдерживает ускорение до 5000 м/с? (500 g).

• Многократные удары : выдерживает ускорение до 1000 м/с? (100 g).

• Линейные нагрузки : выдерживает ускорение до 2000 м/с? (200 g).

Применение

Соединитель 2РМТ22КПН4Ш3В1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Он подходит для работы в сложных климатических условиях благодаря своей тропикоустойчивости и всеклиматическому исполнению.
