2РМТ22КУЭ4Ш3В1В

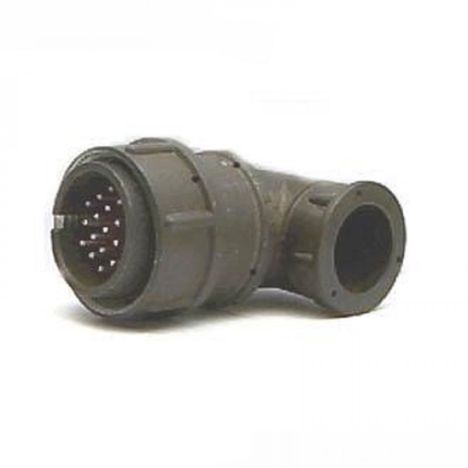

Соединитель 2РМТ22КУЭ4Ш3В1В представляет собой кабельную вилку с угловым патрубком, предназначенную для работы в электрических цепях постоянного и переменного токов. Он используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Корпус : Кабельный с посадочным диаметром 22 мм.

• Патрубок : Угловой с гайкой для экранированного кабеля.

• Количество контактов : 4.

• Диаметры контактов : 2 мм и 3 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Климатическое исполнение : Всеклиматическое (В2.1 по ГОСТ 15150-69).

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная на соединитель от 27 А до 260 А.

• Сопротивление контактов : Не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

Условия эксплуатации

• Синусоидальная вибрация : Частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Частота от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Одиночный — до 5000 м/с?, многократный — до 1000 м/с?.

• Линейное ускорение : До 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па.

Соединитель 2РМТ22КУЭ4Ш3В1В используется в различных видах электро- и радиоаппаратуры и может быть применен как для внутреннего, так и для наружного монтажа.
