2РМТ22КУЭ10Ш1А1В

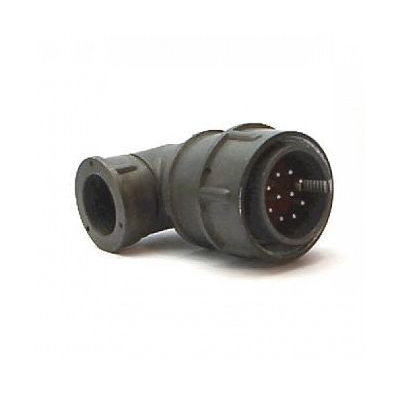

Соединитель 2РМТ22КУЭ10Ш1А1В представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объемного монтажа и может работать при напряжении 560 или 700 В в зависимости от типономинала.

Технические характеристики

• Посадочный диаметр корпуса : 22 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 10.

• Вид контактов : Вилка.

• Диаметры контактов : 1 мм.

• Вид покрытия контактов : Золото.

• Теплостойкость : 100° С.

• Климатическое исполнение : Всеклиматическое по ГОСТ 15150-69 (В2.1).

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При максимальном рабочем напряжении 560 В: 1850 В.

  • При максимальном рабочем напряжении 700 В: 2300 В.

• Усилие расчленения гнезд : От 0,5 Н до 2,95 Н.

• Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура среды : От -60° С до +100° С.

• Смена температур : От +250° С до -60° С.

• Повышенная относительная влажность : До 98% при температуре +25° С.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ударное ускорение до 5000 м/с?.

Соединитель 2РМТ22КУЭ10Ш1А1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
