2РМТ22КУЭ10Ш1В1В

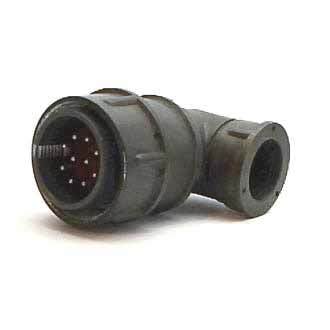

Соединитель 2РМТ22КУЭ10Ш1В1В представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он является негерметичным, имеет посадочный диаметр корпуса 22 мм и угловой патрубок с гайкой для экранированного кабеля. Основные технические характеристики и особенности соединителя:

Технические характеристики

• Количество контактов : 10.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Климатическое исполнение : Всеклиматическое В2.1 по ГОСТ 15150-69.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температура окружающей среды : от -60° С до +100° С.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение до 490 м/с?.

• Механический удар :

  • Многократный: ускорение до 1000 м/с?.

  • Одиночный: ускорение до 5000 м/с?.

• Атмосферное давление : от 133,32·10??? Па до 50,6·10? Па.

• Повышенная влажность : до 98% при +25° С.

Применение

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Он обеспечивает пылезащищенность контактов и мест подсоединения проводов в сочлененном состоянии. Ответной частью для вилки 2РМТ22КУЭ10Ш1В1В являются различные типы розеток, такие как 2РМ22Б10Г1А1 и 2РМ22Б10Г1В1.
