2РМТ22КУН10Г1В1В

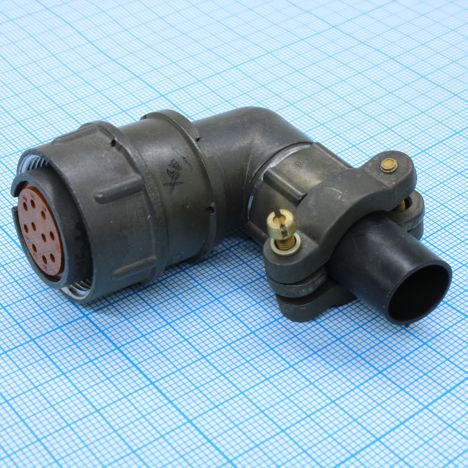

Соединитель 2РМТ22КУН10Г1В1В представляет собой кабельную розетку с угловым патрубком, предназначенную для обеспечения электрического контакта в различных видах электро- и радиоаппаратуры. Ниже приведены его основные характеристики:

Технические характеристики

  • Тип соединителя : 2РМТ

  • Условный размер корпуса : 22 мм

  • Вид корпуса : Кабельный (К)

  • Вид патрубка : Угловой (У)

  • Вид гайки патрубка : Для неэкранированного кабеля (Н)

  • Количество контактов : 10

  • Диаметр контактов : 1 мм

  • Покрытие контактов : Серебро (В)

  • Теплостойкость : До 100°C

  • Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69

Электрические характеристики

  • Максимальное рабочее напряжение : До 560 В или 700 В, в зависимости от типономинала

  • Токовая нагрузка на одиночный контакт : От 4 А до 36 А

  • Максимальная суммарная токовая нагрузка : От 27 А до 260 А

  • Сопротивление контактов : Не более 5 мОм

  • Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В

Механические и эксплуатационные характеристики

  • Усилия расчленения соединителей : От 29,4 Н до 539,6 Н

  • Минимальная наработка : 1000 часов

  • Количество сочленений-расчленений : До 500 раз

  • Гамма-процентный срок сохраняемости : 15 лет

  • Рабочая температура : От -60°C до +100°C

Условия эксплуатации

  • Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

  • Акустический шум : Диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ

  • Механический удар : Пиковое ударное ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия

Этот соединитель используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, обеспечивая надежный и прочный контакт в сложных условиях эксплуатации.
