2РМТ22КУН10Ш1В1

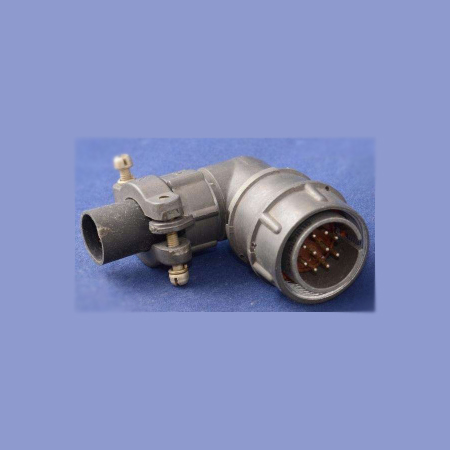

Соединитель 2РМТ22КУН10Ш1В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными (приборными).

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 22.

• Вид корпуса : Кабельный.

• Исполнение монтажной части : Угловой патрубок.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 10.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : 1.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Технические параметры:

• Максимальный ток на одиночный контакт зависит от диаметра контакта.

• Сопротивление контактов варьируется в зависимости от диаметра контакта.

• Максимальное рабочее напряжение : 700 В.

• Максимальная рабочая частота : 3 МГц.

• Сопротивление изоляции : Не менее 5000 МОм.

Применение:

Эти соединители используются для монтажа с экранированными или неэкранированными кабелями и подходят для внутреннего и наружного монтажа. Они применяются в различных видах электро- и радиоаппаратуры специального и общего назначения.
