2РМТ22КУН10Ш1В1В

Купить 2РМТ22КУН10Ш1В1В параметры, описание

Купить 2РМТ22КУН10Ш1В1В

2РМТ22КУН10Ш1В1В

Соединители 2РМТ22КУН10Ш1В1В

Соединители 2РМТ22КУН10Ш1В1В представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Основные характеристики

  • Тип соединителя : Негерметичный,...

1969 руб
Продажа
Поштучно 76 шт.

2РМТ22КУН10Ш1В1В

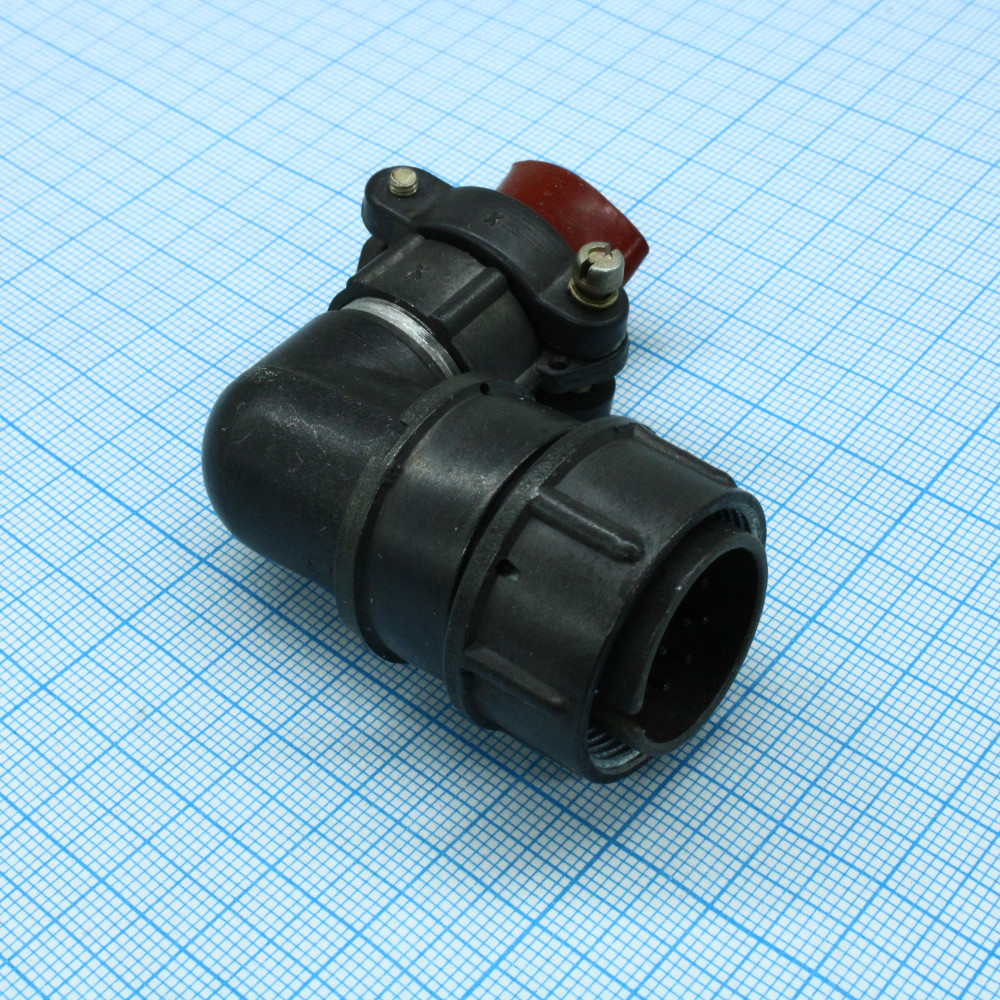

Соединитель 2РМТ22КУН10Ш1В1В представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет резьбовое сочленение и одношпоночную поляризацию корпуса, что обеспечивает надежное соединение и защиту от пыли.

Технические характеристики

  • Корпус : Кабельный с угловым патрубком, гайка для неэкранированного кабеля.

  • Количество контактов : 10.

  • Диаметр контактов : 1 мм.

  • Покрытие контактов : Серебро.

  • Теплостойкость : До 100°C.

  • Климатическое исполнение : Всеклиматическое.

  • Максимальное рабочее напряжение : 560 В или 700 В.

  • Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

Применение и условия эксплуатации

Соединители этого типа используются для внутреннего монтажа в различных видах электро- и радиоаппаратуры. Они способны выдерживать синусоидальную вибрацию, акустический шум и механические удары, что делает их подходящими для применения в сложных условиях.

Структура условного обозначения

Обозначение 2РМТ22КУН10Ш1В1В расшифровывается следующим образом:

  • 2РМТ : Тип соединителя.

  • 22 : Условный размер корпуса.

  • К : Вид корпуса (кабельный).

  • У : Вид патрубка (угловой).

  • Н : Вид гайки патрубка (для неэкранированного кабеля).

  • 10 : Количество контактов.

  • Ш : Часть соединителя (вилка).

  • 1 : Сочетание контактов (все контакты диаметром 1 мм).

  • В : Покрытие контактов (серебро).

  • 1 : Теплостойкость (100°C).

  • В : Всеклиматическое исполнение.
