2РМТ24КПЭ19Г1В1В

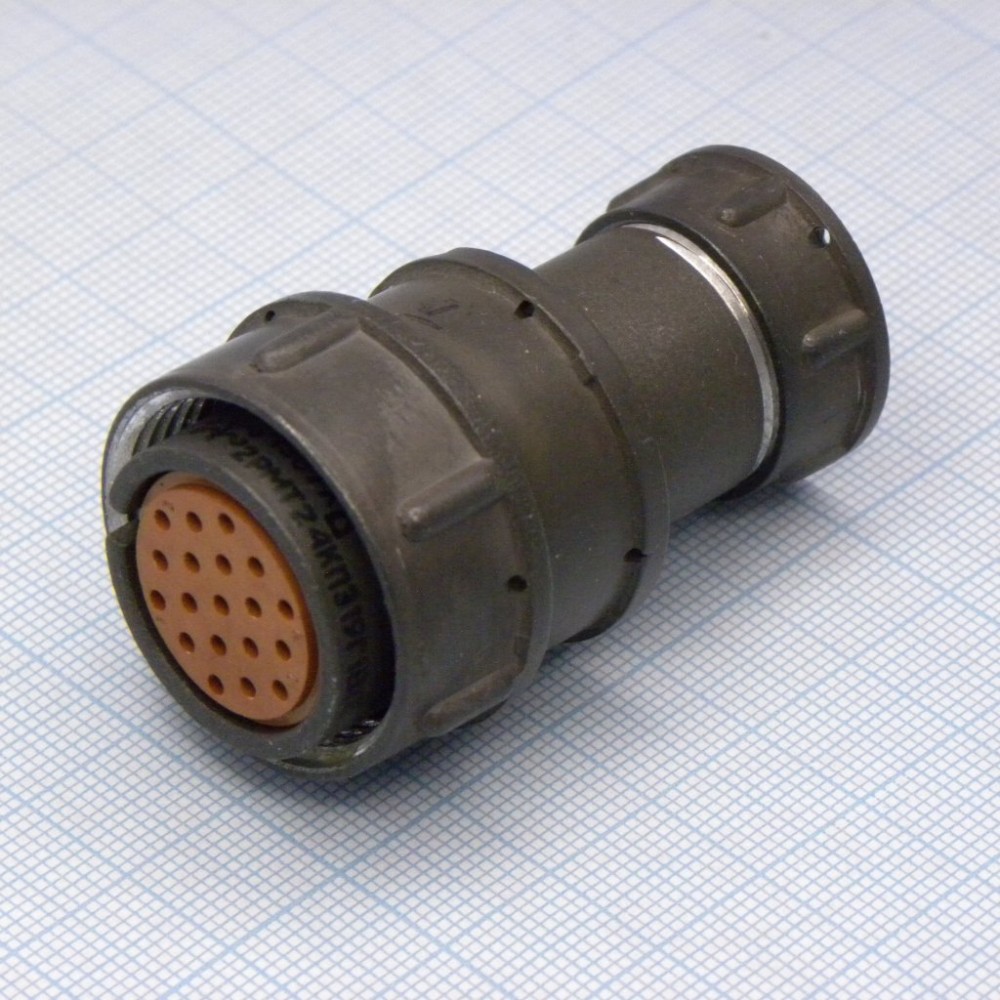

Соединитель 2РМТ24КПЭ19Г1В1В представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный тип корпуса и прямой патрубок с гайкой для экранированного кабеля. Основные характеристики и особенности этого соединителя:

Технические характеристики

• Количество контактов : 19.

• Вид контактов : Розетка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Климатическое исполнение : Всеклиматическое (В2.1 по ГОСТ 15150-69).

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : Зависит от рабочего напряжения (1850 В при 560 В и 2300 В при 700 В).

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с?.

• Ударные нагрузки : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.

• Линейные нагрузки : Ускорение до 2000 м/с?.

Применение

Соединитель 2РМТ24КПЭ19Г1В1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение. Он обеспечивает надежное и долговечное соединение проводов и кабелей в различных условиях эксплуатации.
