2РМТ24КПЭ19Ш1А1В

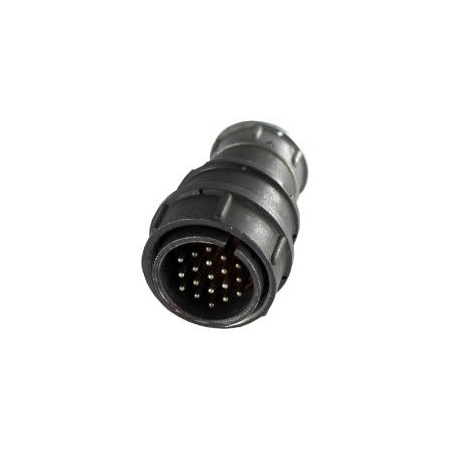

Разъем 2РМТ24КПЭ19Ш1А1В относится к серии 2РМТ и предназначен для использования в электрических цепях постоянного и переменного тока. Он имеет кабельный корпус с посадочным диаметром 24 мм и оснащен 19 контактами диаметром 1 мм с золотым покрытием. Этот разъем является негерметичным, тропикоустойчивым и имеет всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Технические характеристики:

• Корпус : Кабельный с прямым патрубком и гайкой для экранированного кабеля.

• Количество контактов : 19.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Условия эксплуатации:

• Температура среды : От -60° С до +100° С.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Вибрация и удары : Различные режимы вибрации и ударных воздействий.

• Влажность : Повышенная относительная влажность при температуре +25° С — 98%.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
