2РМТ24КПН19Ш1В1В

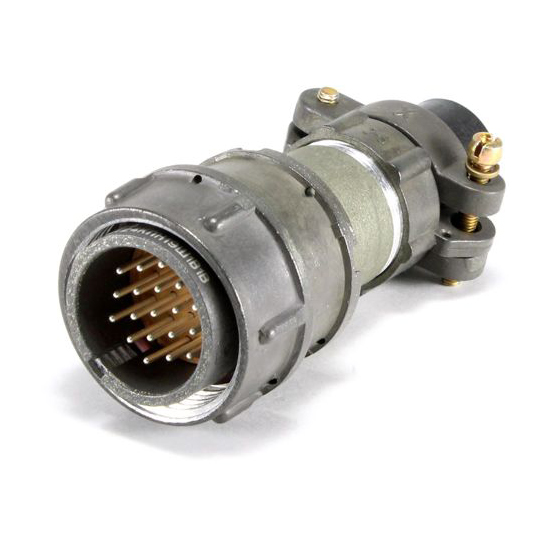

Соединитель 2РМТ24КПН19Ш1В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Разъем оснащен 19 извлекаемыми контактами диаметром 1 мм с серебряным покрытием, что обеспечивает надежную электрическую связь.

Технические характеристики:

• Количество контактов: 19

• Диаметр контактов: 1 мм

• Покрытие контактов: Серебро

• Тип корпуса: Кабельный

• Вид патрубка: Прямой

• Вид гайки патрубка: Для неэкранированного кабеля

• Посадочный диаметр корпуса: 24 мм

• Максимальное рабочее напряжение: До 560 В

• Максимальная токовая нагрузка на контакт: От 5 до 8 А (в зависимости от диаметра провода)

• Общая максимальная токовая нагрузка: До 80 А

• Рабочая температура: От -60 до +100°C

• Сопротивление изоляции: Не менее 1000 МОм

• Сопротивление контакта: Не более 5 мОм для контактов диаметром 1 мм

• Вибрационная стойкость: Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g)

Применение:

Разъемы серии 2РМТ, включая 2РМТ24КПН19Ш1В1В, используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, как специального, так и общего назначения. Они подходят для работы с постоянным и переменным током частотой до 3 МГц.

Конструктивные особенности:

• Материал корпуса: Металлический (специальный сплав алюминия)

• Материал изолятора: Карболит

• Способ монтажа: Обжимка на кабель

• Тип сочленения: Резьбовое

Эти разъемы обеспечивают надежное и долговечное соединение, что делает их подходящими для использования в различных условиях эксплуатации.
