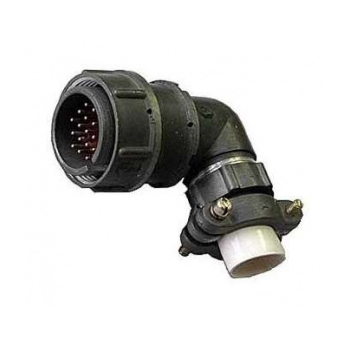

2РМТ24КУН19Ш1В1 — это тип цилиндрического низкочастотного негерметичного соединителя, предназначенного для работы в электрических цепях постоянного и переменного токов. Он может функционировать при частоте до 3 МГц и напряжении до 700 В. Соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики:

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 19.

• Часть соединителя : Вилка.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Сочленение : Резьбовое.

• Способ монтажа : Обжимка.

Применение:

Эти соединители используются для монтажа с экранированными или неэкранированными кабелями и предназначены для внутреннего и наружного монтажа в соответствии с техническими условиями. Они применяются в различных видах электро- и радиоаппаратуры специального и общего назначения.

Расшифровка обозначения:

• 2РМТ : Тип соединителя.

• 24 : Условный размер корпуса.

• К : Вид корпуса (кабельный).

• У : Вид патрубка (угловой).

• Н : Вид гайки патрубка (для неэкранированного кабеля).

• 19 : Количество контактов.

• Ш : Часть соединителя (вилка).

• 1 : Обозначение сочетания контактов.

• В : Покрытие контактов (серебро).

• 1 : Теплостойкость до 100°C.
