2РМТ27Б24Ш1А1В

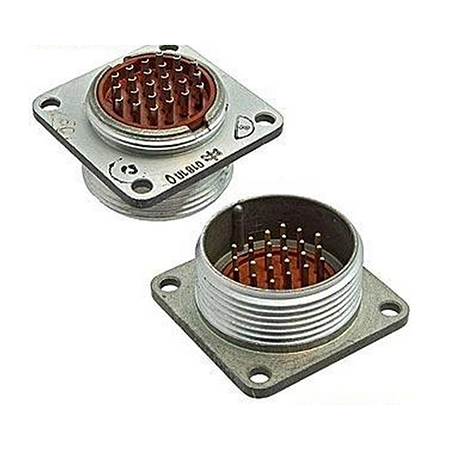

2РМТ27Б24Ш1А1В — это блочная приборная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и обеспечивает пылезащищенность контактов и мест подсоединения проводов в сочлененном состоянии.

Технические характеристики

• Негерметичный соединитель с посадочным диаметром корпуса 27 мм.

• Вид корпуса : блочный.

• Количество контактов : 24.

• Вид контактов : вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : золото.

• Теплостойкость : до 100° С.

• Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Сопротивление контактов : не более 5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При 560 В: 1850 В.

  • При 700 В: 2300 В.

• Усилия расчленения соединителей : от 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет.

• Габаритные размеры : 36?36?25 мм.

• Масса : 24 г.

Условия эксплуатации

• Синусоидальная вибрация : частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар :

  • Многократного действия: ускорение 1000 м/с?.

  • Одиночного действия: ускорение 5000 м/с?.

• Линейное ускорение : 2000 м/с?.

• Атмосферное давление : от 133,32·10??? Па до 50,6·10? Па.

• Температура среды : от -60° С до +100° С.

• Смена температур : от +250° С до -60° С.

• Повышенная относительная влажность : до 98% при температуре +25° С.

Расшифровка обозначения

• 2РМТ : тип соединителя.

• 27 : условный размер корпуса.

• Б : приборный корпус.

• 24 : количество контактов.

• Ш : вилка.

• 1 : все контакты ? 1,0 мм.

• А : покрытие контактов золото.

• 1 : теплостойкость до 100° С.

• В : всеклиматическое исполнение.

Ответной частью для вилки 2РМТ27Б24Ш1А1В являются различные розетки, такие как 2РМ27К24Г1А1 и другие.
