2РМТ27КПЭ24Ш1В1В

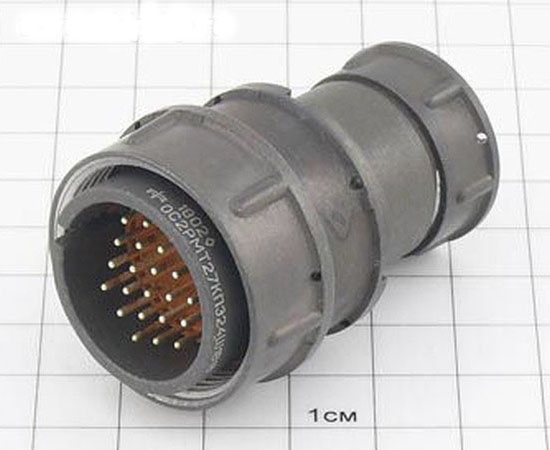

Соединитель 2РМТ27КПЭ24Ш1В1В представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет следующие основные характеристики:

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 24.

• Вид контактов : Вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Токовая нагрузка :

  • На одиночный контакт: 5 А.

  • Максимальная суммарная: 100 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Максимальная электрическая прочность изоляции : 1850 В.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Атмосферное давление : От 133,32·10^(-12) Па до 50,6·10^4 Па.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с^2.

• Акустический шум : Диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ударное ускорение до 5000 м/с^2 для одиночного действия и до 1000 м/с^2 для многократного действия.

Применение

Соединители 2РМТ27КПЭ24Ш1В1В используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение. Они подходят для монтажа с экранированными кабелями и обеспечивают пылезащиту контактов в сочлененном состоянии.
