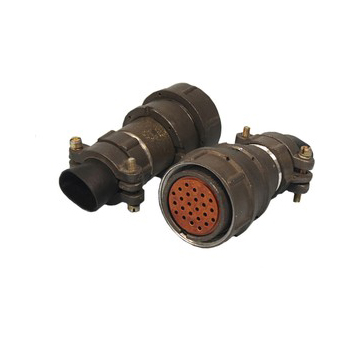

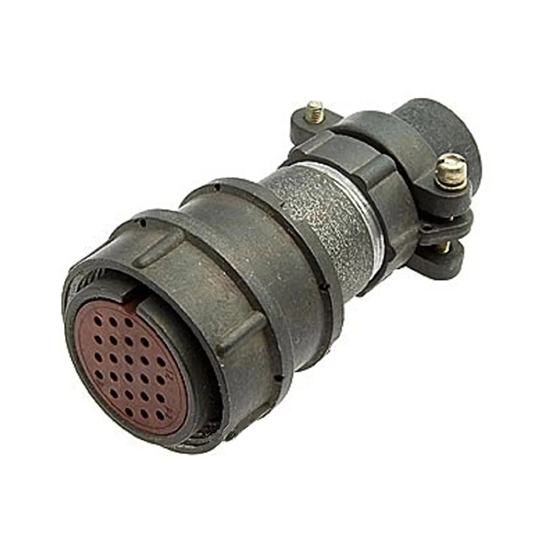

2РМТ27КПН24Г1В

Соединитель 2РМТ27КПН24Г1В является цилиндрическим низкочастотным негерметичным тропикоустойчивым соединителем. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Основные характеристики этого соединителя:

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Розетка.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Соединитель 2РМТ27КПН24Г1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Он имеет резьбовое сочленение и может работать в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 560 В или 700 В в зависимости от конкретного исполнения.

Технические характеристики :

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение : До 560 В.

• Максимальная токовая нагрузка на контакт :

  • ?1,0 мм: 5-8 А.

  • ?1,5 мм: 7-15 А.

  • ?2,0 мм: 18 А.

  • ?3,0 мм: 32 А.

• Сопротивление электрического контакта :

  • ?1,0 мм: Не более 5,0 мОм.

  • ?1,5 мм: Не более 2,5 мОм.

  • ?2,0 мм: Не более 1,6 мОм.

  • ?3,0 мм: Не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

Соединители 2РМТ изготавливаются в различных конструктивных исполнениях и используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Гарантийный срок хранения составляет 15 лет, а гарантийная наработка — 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.
