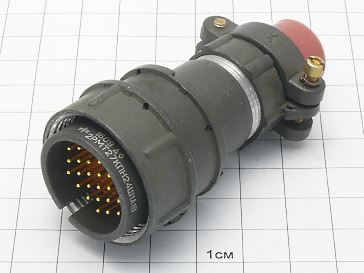

Соединитель 2РМТ27КПН24Ш1А1В представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объемного монтажа и может быть применен в различных областях электроники.

Технические характеристики

• Тип соединителя : 2РМТ

• Условный размер корпуса : 27

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 24

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : Все контакты ? 1,0 мм (1)

• Покрытие контактов : Золото (А)

• Теплостойкость : 100° С (1)

• Климатическое исполнение : Всеклиматическое В2.1 по ГОСТ 15150-69 (В)

Технические параметры :

• Токовая нагрузка :

  • На одиночный контакт: 5 А

  • Максимальная суммарная на соединитель: 100 А

• Максимальное рабочее напряжение : 560 В

• Диаметр контактов : 1 мм

• Сопротивление контактов : Не более 5 мОм

• Емкость между контактами : Не более 6 пФ

• Сопротивление изоляции : Не менее 5000 МОм

• Максимальное сечение проводов : 0,5 мм?

Условия эксплуатации :

• Температура окружающей среды : От -60° С до +100° С

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия

Прочие характеристики :

• Минимальная наработка : 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

• Герметичность : Негерметичный

• Гарантийный срок хранения : 15 лет

Соединитель 2РМТ27КПН24Ш1А1В используется в паре с соответствующими розетками, такими как 2РМ27Б24Г1А1 или 2РМ27БПН24Г1А1.
