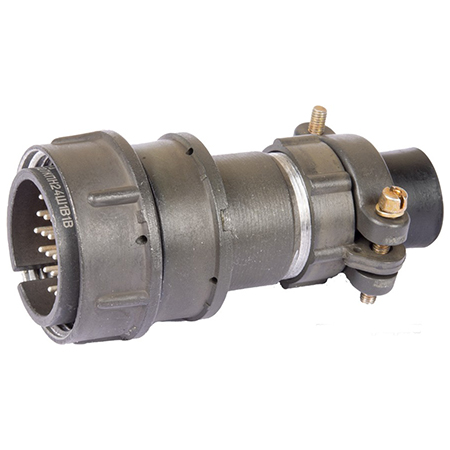

2РМТ27КПН24Ш1В1

2РМТ27КПН24Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельное исполнение с прямым патрубком и рассчитан на работу с неэкранированным кабелем.

Основные характеристики:

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 27.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 24.

• Диаметр контактов : 1 мм.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Все контакты ?1,0 мм (1).

• Покрытие контактов : Серебро (В).

• Максимальная температура окружающей среды : До 100°С.

Технические параметры:

• Максимальное рабочее напряжение : Не более 560 В (или 700 В по другим данным).

• Максимальная токовая нагрузка на контакт : 5-8 А для контактов ?1,0 мм.

• Сопротивление электрического контакта : Не более 5,0 мОм для контактов ?1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60 до +100 °С.

Прочие характеристики:

• Сочленение : Резьбовое.

• Метод монтажа : Обжимка.

• Климатическое исполнение : В.

• Вибрационная стойкость : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

Этот соединитель используется для обеспечения надежного электрического контакта в различных электронных устройствах и может работать с постоянным и переменным током частотой до 3 МГц.
