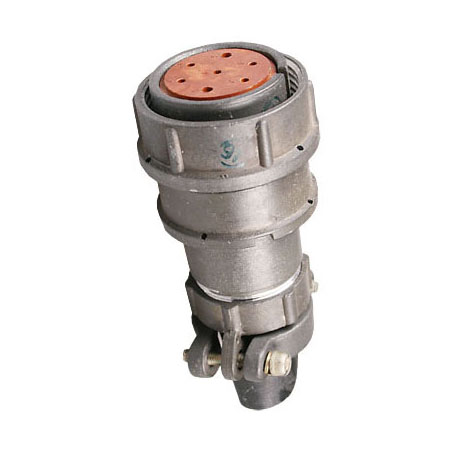

2РМТ27КПН7Г2В1В — это тип кабельной розетки, используемой для обеспечения электрического контакта в различных электрических цепях. Давайте рассмотрим ее основные характеристики и особенности:

Основные характеристики

• Тип соединителя : Негерметичный, низкочастотный цилиндрический, тропикоустойчивый.

• Условный размер корпуса : 27.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 7.

• Диаметры контактов : 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Климатическое исполнение : В2.1 по ГОСТ 15150-69.

Электрические характеристики

• Максимальное рабочее напряжение : От 560 В до 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Максимальная суммарная токовая нагрузка на соединитель : От 27 А до 260 А.

• Сопротивление контактов :

  • Для контактов диаметром 1 мм: не более 5 мОм.

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и эксплуатационные характеристики

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : Не менее 15 лет.

• Условия эксплуатации :

  • Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

  • Механический удар одиночного действия: пиковое ускорение 5000 м/с?.

  • Механический удар многократного действия: пиковое ускорение 1000 м/с?.

Эти соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и подходят для внутреннего монтажа в различных климатических условиях.
