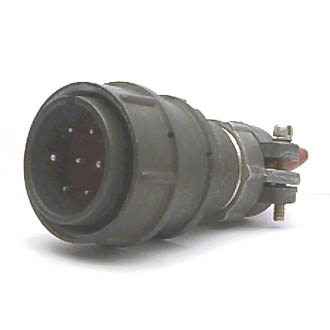

Соединитель 2РМТ27КПН7Ш2В1В — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии низкочастотных цилиндрических негерметичных разъемов и используется для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМТ — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 27 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 7.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°C.

• Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69.

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А; максимальная суммарная — от 27 А до 260 А.

• Сопротивление контактов : Не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления — 170 дБ.

• Механический удар : Пиковое ударное ускорение многократного действия — 1000 м/с?, одиночного действия — 5000 м/с?.

• Линейное ускорение : До 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па.

• Рабочая температура : От -60°C до +100°C.

Соединители 2РМТ27КПН7Ш2В1В используются в различных электрических системах, требующих надежных и долговечных подключений.
