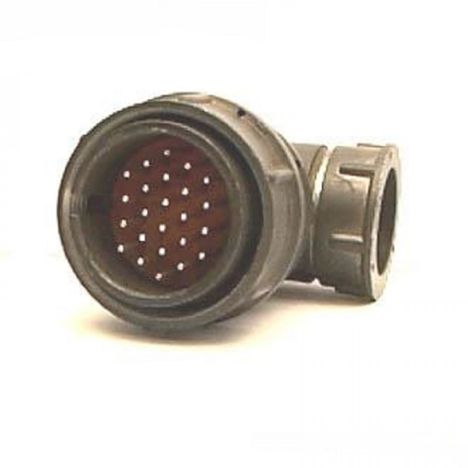

Соединитель 2РМТ27КУЭ24Ш1В1В — это электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц . Он относится к серии 2РМТ и имеет кабельный корпус с угловым патрубком, предназначенным для экранированного кабеля.

Технические характеристики

• Корпус : Кабельный, посадочный диаметр 27 мм.

• Патрубок : Угловой.

• Количество контактов : 24.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка :

  • На одиночный контакт: 5 А .

  • Максимальная суммарная на соединитель: 100 А .

• Теплостойкость : До 100° С.

• Сопротивление изоляции : Не менее 5000 МОм.

• Максимальная электрическая прочность изоляции : 1850 В.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Усилия расчленения : 196,2 Н (20 кгс).

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Гарантийный срок хранения : 15 лет.

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Вибрация и удары : Различные режимы вибрации и ударных нагрузок.

Назначение и совместимость

Соединители 2РМТ27КУЭ24Ш1В1В используются в качестве кабельных вилок и требуют соответствующих розеток для подключения. Ответными частями для этой вилки являются различные модели розеток, такие как 2РМ27Б24Г1А1, 2РМ27Б24Г1В1 и другие.
