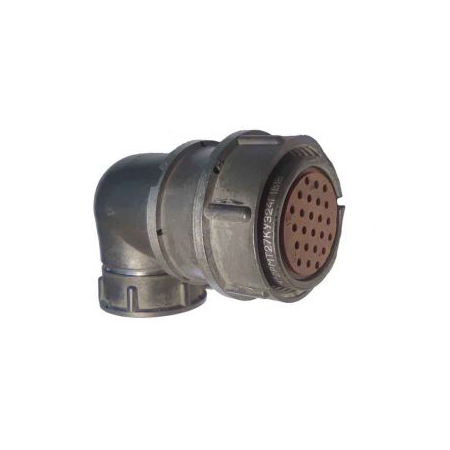

2РМТ27КУЭ24Г1В1В — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и состоит из корпуса, изолятора и контактов.

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Условный размер корпуса : 27.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 24.

• Вид контактов : Розетка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Токовая нагрузка :

  • На одиночный контакт: 5 А;

  • Максимальная суммарная: 100 А .

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Максимальная электрическая прочность изоляции : 1850 В.

• Сочленение соединителей : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Усилие расчленения : От 0,5 Н до 2,95 Н для гнезд, 196,2 Н (20 кгс) для соединителей.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Вибрация и удары : Может выдерживать синусоидальную вибрацию и механические удары.

Эта розетка используется в различных электрических системах, где требуется надежное и прочное соединение. Ответной частью для этой розетки служат определенные вилки, такие как 2РМ27Б24Ш1А1 и другие.
