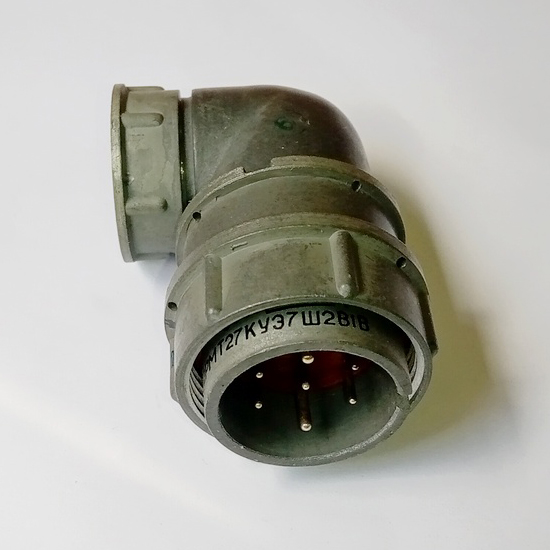

2РМТ27КУЭ7Ш2В1В

Соединитель 2РМТ27КУЭ7Ш2В1В представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объемного монтажа и имеет всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Технические характеристики

• Посадочный диаметр корпуса : 27 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Вид контактов : Вилка.

• Диаметры контактов : 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Сопротивление контактов : Не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

Условия эксплуатации

Соединитель может работать в широком диапазоне температур от -60°C до +100°C. Он также устойчив к синусоидальной вибрации, акустическому шуму и механическим ударам, что делает его подходящим для использования в различных условиях.

Расшифровка обозначения

Обозначение 2РМТ27КУЭ7Ш2В1В расшифровывается следующим образом:

• 2РМТ : Тип соединителя.

• 27 : Условный размер корпуса.

• К : Вид корпуса (кабельный).

• У : Вид патрубка (угловой).

• Э : Вид гайки патрубка (для экранированного кабеля).

• 7 : Количество контактов.

• Ш : Часть соединителя (вилка).

• 2 : Обозначение сочетания контактов.

• В : Покрытие контактов (серебро).

• 1 : Теплостойкость (до 100°C).
