2РМТ30Б32Ш1А1В

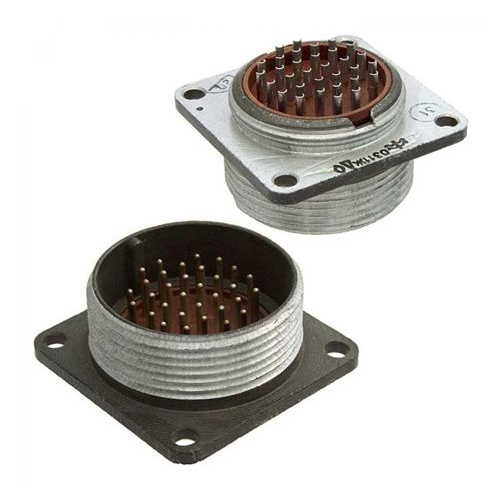

2РМТ30Б32Ш1А1В — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет всеклиматическое исполнение, что позволяет ей работать в широком диапазоне условий.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 30.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 32.

• Тип части соединителя : Вилка (Ш).

• Диаметр контактов : Все контакты имеют диаметр 1 мм.

• Покрытие контактов : Золотое (А).

• Теплостойкость : До +100° С.

• Климатическое исполнение : Всеклиматическое (В).

Электрические характеристики :

• Токовая нагрузка на одиночный контакт: 4 А.

• Максимальная суммарная токовая нагрузка на соединитель: 106 А.

• Максимальное рабочее напряжение: 560 В.

• Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В.

Механические и эксплуатационные характеристики :

• Сопротивление контактов: Не более 5 мОм.

• Емкость между контактами: Не более 6 пФ.

• Сопротивление изоляции: Не менее 5000 МОм.

• Усилие расчленения соединителей: Не более 343,4 Н (35 кгс).

• Минимальная наработка: 5000 часов.

• Число сочленений-расчленений: 500.

• Минимальный срок сохраняемости: 15 лет.

• Сочленение соединителей: Резьбовое.

• Поляризация корпусов: Одношпоночная.

Условия эксплуатации :

• Температура среды: От -60° С до +100° С.

• Смена температур: От -60° С до +180° С.

• Повышенная относительная влажность при +35° С: До 98%.

• Допустимая синусоидальная вибрация: Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Акустический шум: Диапазон частот от 50 Гц до 10 кГц, уровень звукового давления — 170 дБ.

• Механический удар: Пиковое ударное ускорение многократного действия — 1000 м/с?, одиночного действия — 5000 м/с?.

• Атмосферное пониженное рабочее давление: 133,32·10??? Па (10??? мм рт. ст.), повышенное — 506 кПа (5 кгс/см?).
