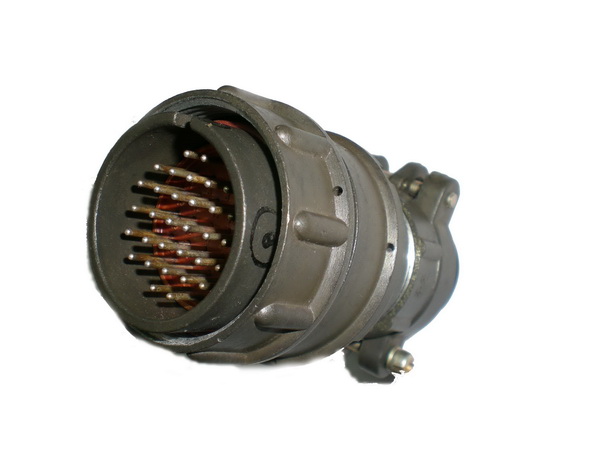

Соединитель 2РМТ30КПН32Ш1В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для обеспечения электрического контакта в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и используется как соединитель общего назначения.

Основные характеристики:

• Тип соединителя: 2РМТ

• Типоразмер: 30

• Вид корпуса: К (кабельный)

• Вид патрубка: П (прямой)

• Вид гайки патрубка: Н (для неэкранированного кабеля)

• Количество контактов: 32

• Диаметр контактов: 1 мм

• Сочетание контактов: Все контакты ?1,0 мм

• Покрытие контактов: Серебро

• Максимальная температура окружающей среды: 100°С

• Климатическое исполнение: Всеклиматическое

Технические характеристики:

• Вибрация: Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары: Ускорение 5000 м/с? (500 g).

• Многократные удары: Ускорение 1000 м/с? (100 g).

• Линейные нагрузки: Ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение: Не более 560 В (амплитудное значение).

• Максимальная токовая нагрузка на контакт: Для контактов ?1,0 мм — от 5 до 8 А.

• Сопротивление электрического контакта: Не более 5,0 мОм для контактов ?1,0 мм.

• Сопротивление изоляции: Не менее 1000 МОм в нормальных климатических условиях.
