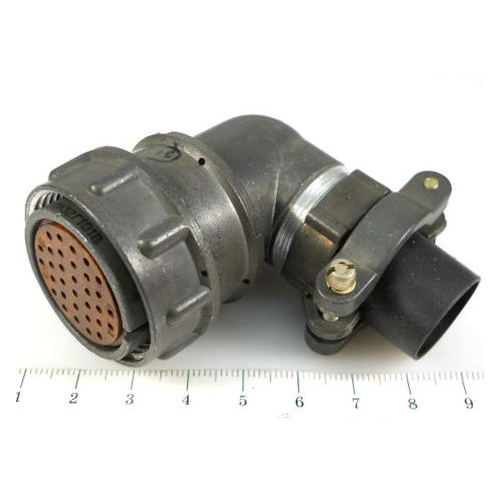

2РМТ30КУН3Г1В1В

Разъем 2РМТ30КУН3Г1В1В относится к серии цилиндрических низкочастотных негерметичных разъемов, используемых для соединения электрических цепей в различных видах электро- и радиоаппаратуры. Ниже приведены основные характеристики и расшифровка обозначения:

Расшифровка обозначения:

• 2РМТ : Тип соединителя — электрический низкочастотный цилиндрический негерметичный.

• 30 : Условный размер корпуса.

• К : Вид корпуса — кабельный.

• У : Вид патрубка — угловой.

• Н : Вид гайки патрубка — для неэкранированного кабеля.

• 3 : Количество контактов (в данном случае, вероятно, ошибка, поскольку обычно указывается число контактов, например, 32).

• Г : Часть соединителя — розетка.

• 1 : Обозначение сочетания контактов (все контакты одного диаметра).

• В : Покрытие контактов — серебро.

• 1 : Максимально допустимая температура окружающей среды — 100°С.

• В : Всеклиматическое исполнение.

Технические характеристики:

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение до 2000 м/с? (200 g).

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка : В зависимости от диаметра контакта (например, для контактов ?1,0 мм — от 5 до 8 А).

• Сопротивление электрического контакта : Не более 5 мОм для контактов ?1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температура окружающей среды : От -60 до +100°С.

• Срок сохраняемости : 25 лет.

Эти разъемы используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение.
