2РМТ36Б20Г2В1В

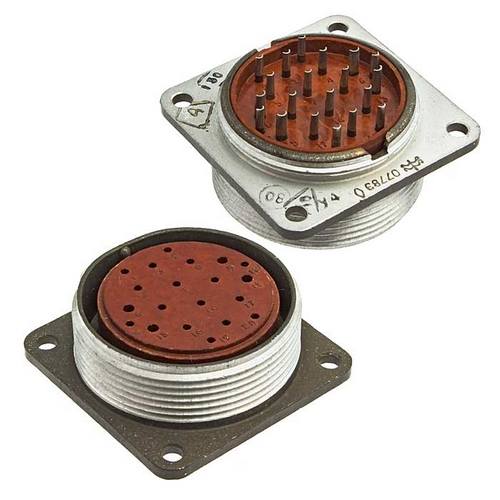

Соединитель 2РМТ36Б20Г2В1В представляет собой цилиндрический низкочастотный негерметичный розеточный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный (приборный) тип корпуса и оснащен резьбовым сочленением для фиксации положения.

Основные характеристики:

• Тип соединителя: 2РМТ

• Условный размер корпуса: 36

• Вид корпуса: Блочный (приборный)

• Количество контактов: 20

• Часть соединителя: Розетка (Г)

• Сочетание контактов: ?1,0 мм и ?1,5 мм

• Покрытие контактов: Серебро

• Теплостойкость: До 100°C

• Климатическое исполнение: Всеклиматическое (В).

Технические характеристики:

• Токовая нагрузка на контакты:

  • ?1,0 мм: до 5 А

  • ?1,5 мм: до 10 А

• Максимальная суммарная нагрузка: 100 А

• Максимальное рабочее напряжение:

  • Для контактов ?1,0 мм: 560 В или 700 В

  • Для контактов ?1,5 мм: до 700 В

• Максимальное испытательное напряжение:

  • В нормальных условиях: до 1850 В

  • При пониженном давлении: до 350 В

• Сопротивление контактов:

  • ?1,0 мм: не более 5 мОм

  • ?1,5 мм: не более 2,5 мОм

• Емкость между контактами: Не более 6 пФ

• Сопротивление изоляции: Не менее 5000 МОм.

Прочие характеристики:

• Вибрационная стойкость: Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?

• Механическая стойкость: Пиковое ударное ускорение до 1000 м/с? для многократных ударов и до 5000 м/с? для одиночных ударов

• Наработка: Минимально 1000 часов, максимальное количество сочленений-расчленений — 500 раз.
