2РМТ36Б22Ш1В1В

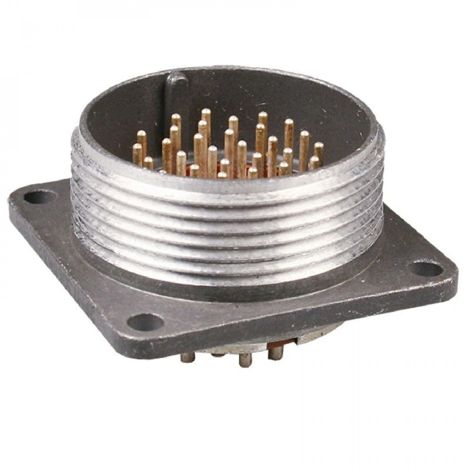

Соединитель 2РМТ36Б22Ш1В1В представляет собой электрический низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может использоваться при напряжении 560 или 700 В в зависимости от конкретных условий эксплуатации.

Основные характеристики:

• Тип соединителя : 2РМТ, что указывает на серию низкочастотных цилиндрических разъемов.

• Условный размер корпуса : 36.

• Вид корпуса : Блочный (приборный), что означает, что он предназначен для монтажа на приборы без патрубков.

• Количество контактов : 22.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Все контакты имеют диаметр 1 мм.

• Покрытие контактов : Серебро, что обеспечивает хорошую электрическую проводимость.

• Теплостойкость : До +100°C.

• Всеклиматическое исполнение : Да, что позволяет использовать разъем в различных климатических условиях.

Технические характеристики:

• Токовая нагрузка : На одиночный контакт — 6 А, максимальная суммарная — 110 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В или 2300 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации:

• Температура : От -60°C до +100°C.

• Влажность : До 98% при +35°C.

• Вибрация : Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение.
