2РМТ36БПН20Ш2В1В

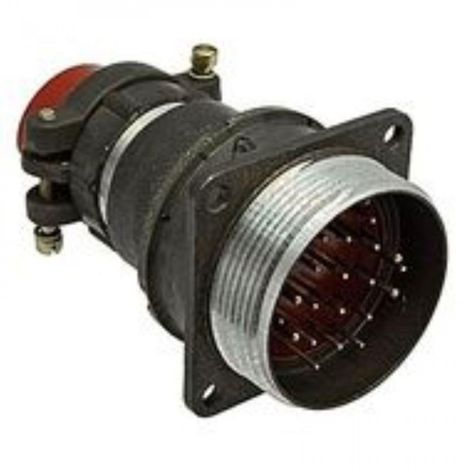

Разъем 2РМТ36БПН20Ш2В1В — это цилиндрический низкочастотный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он относится к серии 2РМТ и имеет блочный корпус с прямым патрубком и гайкой для неэкранированного кабеля.

Основные характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Количество контактов : 20.

• Покрытие контактов : Серебро.

• Способ монтажа : Резьбовой.

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка на контакт диаметром 1 мм : 5 А, на контакт диаметром 1,5 мм — 10 А.

• Интервал рабочих температур : От -60 до +100°С.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 15 лет.

• Количество сочленений-расчленений : 500.

Применение

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Он подходит для работы в сложных условиях, включая повышенную влажность и вибрации.

Обозначение

• 2РМТ : Тип соединителя.

• 36 : Условный размер корпуса.

• Б : Блочный тип корпуса.

• П : Прямой патрубок.

• Н : Гайка для неэкранированного кабеля.

• 20 : Количество контактов.

• Ш : Вилка.

• 2 : Обозначение сочетания контактов.

• В : Серебряное покрытие контактов.

• 1 : Теплостойкость до +100°С.

• В : Всеклиматическое исполнение.
