2РМТ36КПН20Г2В1В

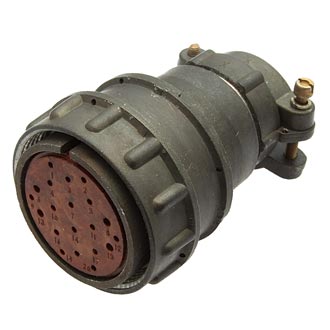

Разъем 2РМТ36КПН20Г2В1В представляет собой кабельную розетку, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии цилиндрических низкочастотных разъемов и имеет следующие характеристики:

Основные характеристики

• Тип соединителя : 2РМТ

• Условный размер корпуса : 36

• Корпус : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 20

• Часть соединителя : Розетка (Г)

• Сочетание контактов : Диаметр контактов 1 мм и 1,5 мм

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°C

• Всеклиматическое исполнение : В2.1

Технические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1 мм: до 5 А

  • Диаметром 1,5 мм: до 10 А

• Максимальная суммарная нагрузка : 100 А

• Максимальное рабочее напряжение : до 560 В или 700 В

• Сопротивление контактов :

  • Диаметром 1 мм: не более 5 мОм

  • Диаметром 1,5 мм: не более 2,5 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?

• Одиночные удары : ускорение до 5000 м/с?

• Многократные удары : ускорение до 1000 м/с?

• Линейные нагрузки : ускорение до 2000 м/с?

Условия эксплуатации

• Температура : от -60°C до +100°C

• Влажность : до 98% при +35°C

• Давление : от 133,32·10??? Па до 506 кПа

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Он имеет резьбовое сочленение и предназначен для работы в условиях повышенной влажности и вибрации.
