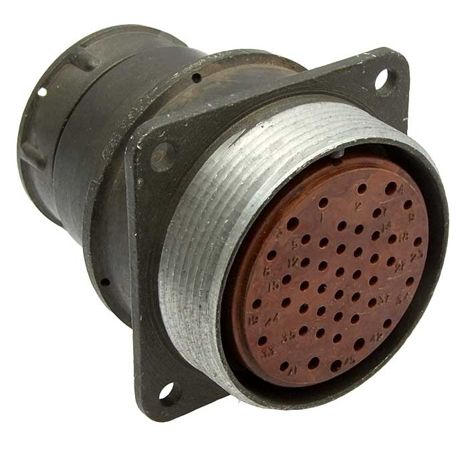

2РМТ39БПЭ45Г2В1В

Соединитель 2РМТ39БПЭ45Г2В1В — это цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может выдерживать напряжение до 700 В, хотя в некоторых источниках указано максимальное рабочее напряжение 560 В или 700 В с соответствующей электрической прочностью изоляции.

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Условный размер корпуса : 39.

• Вид корпуса : Блочный (приборный).

• Тип патрубка : Прямой.

• Гайка патрубка : Для экранированного кабеля.

• Количество контактов : 45.

• Покрытие контактов : Серебро.

• Токовая нагрузка на одиночный контакт :

  • Диаметр контакта 1 мм: 4 А.

  • Диаметр контакта 1,5 мм: 8 А.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Климатическое исполнение : Всеклиматическое (В2.1).

• Температура эксплуатации : От -60°C до +100°C.

• Влажность : До 98% при +35°C.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.

Применение

Этот разъем используется для внутреннего монтажа в радиоэлектронной аппаратуре, включая специальное и общее назначение. Он может работать с экранированными кабелями и предназначен для использования в различных климатических условиях.
