2РМТ39БПН45Ш2В1В

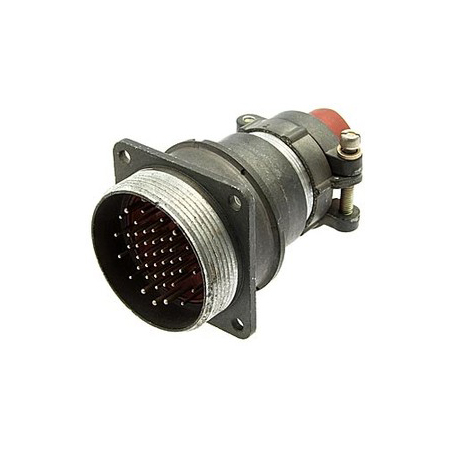

Разъем 2РМТ39БПН45Ш2В1В представляет собой блочную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объемного монтажа и подходит для неэкранированного кабеля.

Основные характеристики:

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 39 мм.

• Тип корпуса : Блочный.

• Тип патрубка : Прямой.

• Тип гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 45.

• Тип контактов : Вилка.

• Сочетание контактов : Диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

• Климатическое исполнение : Всеклиматическое.

Технические характеристики:

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1 мм: 4 А.

  • Диаметром 1,5 мм: 8 А.

• Максимальная суммарная нагрузка : 167 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 560 В или 700 В.

  • Для контактов диаметром 1,5 мм: 560 В.

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм: 1850 В или 2300 В.

  • Для контактов диаметром 1,5 мм: 1850 В.

• Сопротивление контактов :

  • Для контактов диаметром 1 мм: не более 5 мОм.

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Сочленение соединителей : резьбовое.

• Поляризация корпусов : одношпоночная.

• Длина патрубка : 67,5 мм.

Разъемы серии 2РМТ широко используются в различных видах электро- и радиоаппаратуры, обеспечивая надежное соединение и разъединение электрических цепей.
