2РМТ39КПЭ45Г2В1В

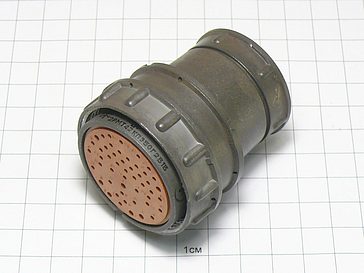

2РМТ39КПЭ45Г2В1В — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и оснащена прямым патрубком для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМТ

• Условный размер корпуса : 39

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 45

• Часть соединителя : Розетка (Г)

• Сочетание контактов : Диаметром 1 мм и 1,5 мм

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100°C

• Всеклиматическое исполнение : В2.1

Электрические характеристики :

• Токовая нагрузка на одиночный контакт:

  • Диаметром 1 мм: 4 А

  • Диаметром 1,5 мм: 8 А

• Максимальная суммарная нагрузка: 167 А

• Максимальное рабочее напряжение:

  • Для контактов диаметром 1 мм: 560 В, 700 В

  • Для контактов диаметром 1,5 мм: 560 В

• Максимальное испытательное напряжение:

  • Для контактов диаметром 1 мм: 1850 В, 2300 В

  • Для контактов диаметром 1,5 мм: 1850 В

Механические и климатические характеристики :

• Сопротивление контактов:

  • Диаметром 1 мм: не более 5 мОм

  • Диаметром 1,5 мм: не более 2,5 мОм

• Емкость между контактами: не более 6 пФ

• Сопротивление изоляции: не менее 5000 МОм

• Рабочая температура: от -60°C до +100°C

• Минимальная наработка: 1000 часов

• Максимальное количество сочленений-расчленений: 500 раз

Условия эксплуатации :

• Повышенная относительная влажность: до 98% при +35°C

• Атмосферное пониженное давление: 133,32·10^-12 Па (10^-12 мм рт. ст.)

• Атмосферное повышенное давление: 506 кПа (5 кгс/см?)

• Синусоидальная вибрация: от 1 Гц до 5000 Гц с ускорением 490 м/с?

• Механический удар: одиночного действия с ускорением до 5000 м/с?.
