2РМТ39КУЭ45Г2В1В

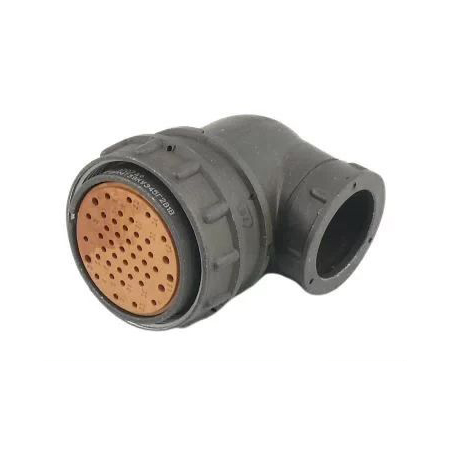

Соединитель 2РМТ39КУЭ45Г2В1В — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц . Она состоит из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными.

Условное обозначение:

• 2РМТ — тип соединителя.

• 39 — условный размер.

• К — кабельный тип корпуса.

• У — угловой тип патрубка.

• Э — гайка патрубка для экранированного кабеля.

• 45 — количество контактов.

• Г — розетка.

• 2 — сочетание контактов диаметром 1 мм и 1,5 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100° С.

• В — всеклиматическое исполнение В2.1.

Технические характеристики:

• Токовая нагрузка :

  • Контакты диаметром 1 мм — 4 А.

  • Контакты диаметром 1,5 мм — 8 А.

• Максимальная суммарная нагрузка : 167 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм — 560 В, 700 В.

  • Для контактов диаметром 1,5 мм — 560 В .

• Сопротивление контактов :

  • Диаметром 1 мм — не более 5 мОм.

  • Диаметром 1,5 мм — не более 2,5 мОм .

• Сопротивление изоляции : не менее 5000 МОм.

• Условия эксплуатации :

  • Температура от -60° С до +100° С.

  • Повышенная влажность до 98% при +35° С .

Применение:

Соединители типа 2РМТ используются в различных областях, включая электронику и промышленность, для подключения дополнительных устройств или компонентов к основному устройству . Они подходят для монтажа как экранированных, так и неэкранированных кабелей.
