2РМТ39КУН45Г2В1В

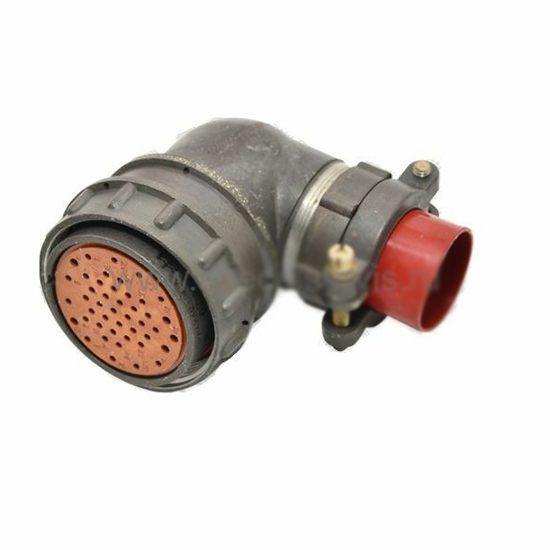

Соединитель 2РМТ39КУН45Г2В1В представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъем. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Разъем имеет резьбовое сочленение и одношпоночную поляризацию корпусов.

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер : 39.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки для патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 45.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°C.

• Климатическое исполнение : Всеклиматическое (В).

Электрические характеристики

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 4 А или 8 А.

  • Диаметр 1,5 мм: от 7 до 15 А.

• Суммарная токовая нагрузка на соединитель : 167 А.

• Сопротивление контактов : 2,5 мОм или 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические характеристики

• Усилие расчленения гнезд : От 0,5 Н до 2,95 Н для контактов 1 мм и от 0,7 Н до 3,92 Н для контактов 1,5 мм.

• Усилие расчленения соединителей : Не более 392,4 Н.

• Максимальное сечение проводов : До 0,5 мм? для контактов 1 мм и до 1 мм? для контактов 1,5 мм.

Условия эксплуатации

• Рабочая температура : От -60°C до +100°C.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Вибрация : Диапазон частот от 1 Гц до 1000 Гц, ускорение 490 м/с?.

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.

Соединители 2РМТ39КУН45Г2В1В используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
