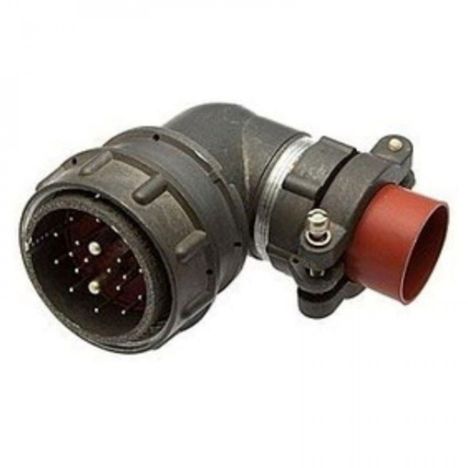

Соединитель 2РМТ39КУН45Ш2В относится к серии цилиндрических низкочастотных разъемов, предназначенных для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он может выдерживать напряжение до 560 В, в зависимости от конкретного исполнения. Этот разъем имеет кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля.

Основные характеристики:

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Вид корпуса : Кабельный.

• Исполнение монтажной части : Угловой патрубок.

• Количество контактов : 45.

• Покрытие контактов : Серебро.

• Способ монтажа : Объемный, пайкой.

• Монтаж : Внутренний.

• Максимальный ток на одиночный контакт : Зависит от диаметра контакта.

• Сопротивление контактов : Не более 7,5 МОм для контактов диаметром 1,0 мм и 4,0 МОм для контактов диаметром 1,5 мм.

Применение:

Эти разъемы используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Они состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными (приборными).

Расшифровка обозначения:

• 2РМТ : Тип соединителя.

• 39 : Условный размер корпуса.

• К : Вид корпуса (кабельный).

• У : Вид патрубка (угловой).

• Н : Вид гайки патрубка (для неэкранированного кабеля).

• 45 : Количество контактов.

• Ш : Часть соединителя (вилка).

• 2 : Обозначение сочетания контактов.

• В : Покрытие контактов (серебро).
